測功機 扭矩測量 磁粉測功機 電渦流磁滯測功機

測功機測量原理：

   基本結構為電機+傳感器+負載，電機帶動傳感器和負載轉動。負載的作用是吸收電機輸出的機械功能，轉換成熱量，傳感器作用是測量經過中間軸的扭矩轉速和輸出功率。

根據轉速和功率不同，負載分為磁滯測功機，磁粉測功機，電渦流測功機。

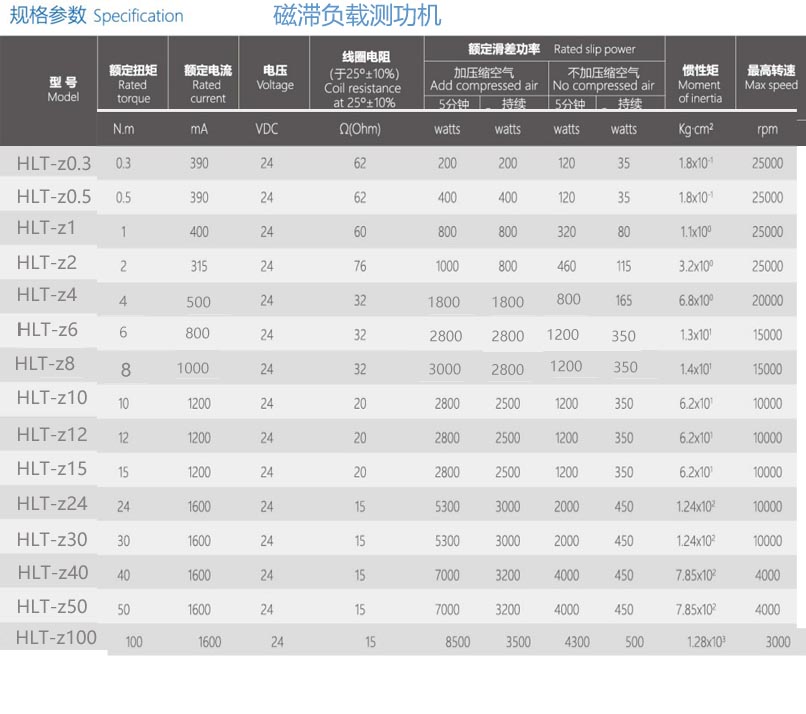

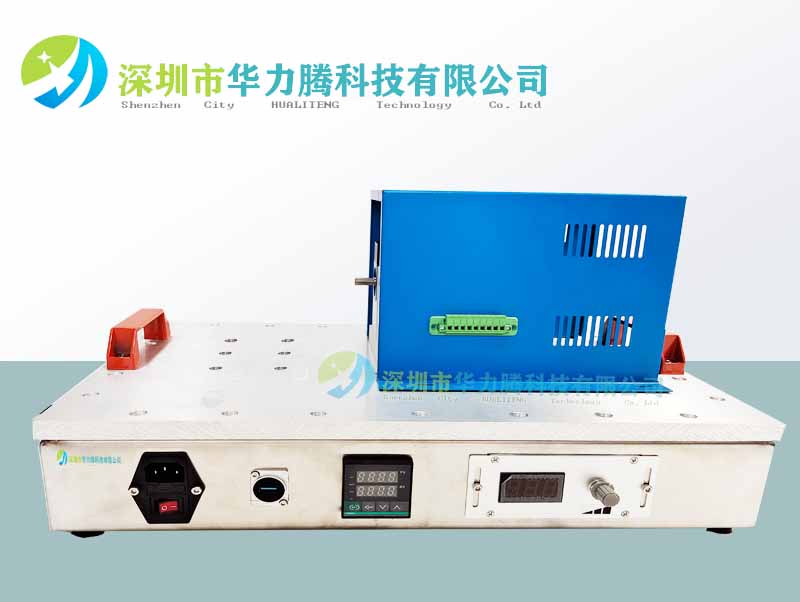

1：磁滯測功機：

  特點：轉速高，扭矩小，穩定性高。一般通過空壓機的壓縮空氣冷卻負載溫度。

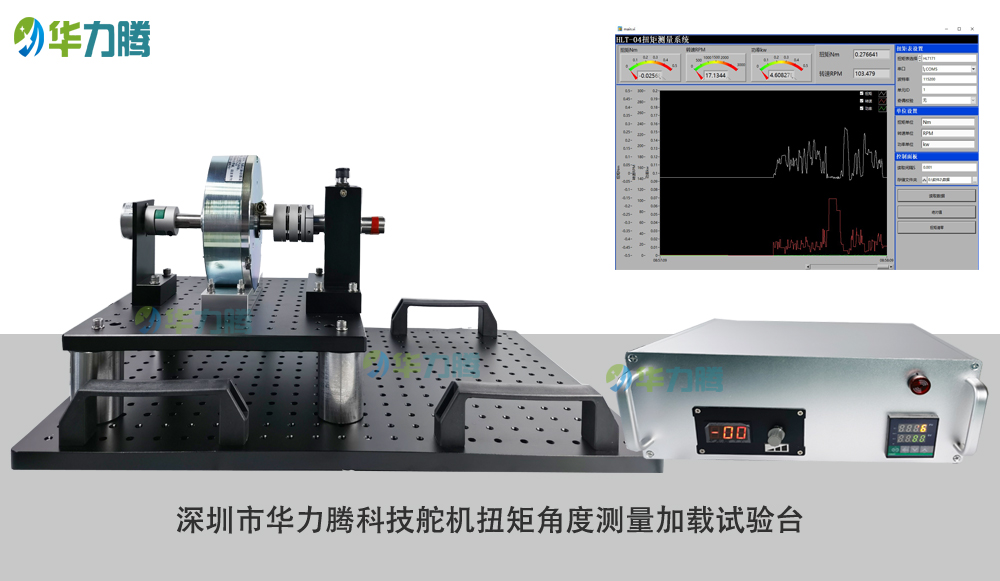

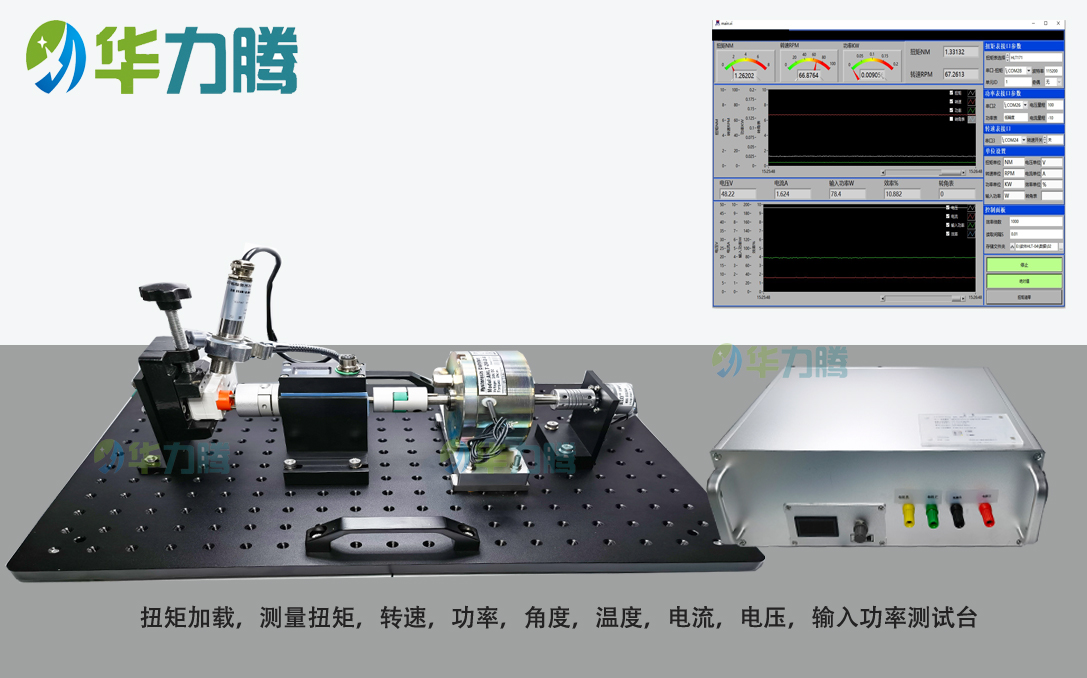

  磁滯制動器：電機轉動帶動扭矩傳感器軸同步轉動，同時帶動磁制動動器同軸轉動，制動器作用是提供一個阻力，阻力的大小是通過控制箱的HLZ-A控制的旋鈕來調節供電電流大小控制.可以通過軟件顯示扭矩轉速和功率。電流電壓，輸入功率，溫度，振動，頻率，相電壓電流，效率等選配。

常規不帶電機支架，電機支架可根據需求定制。

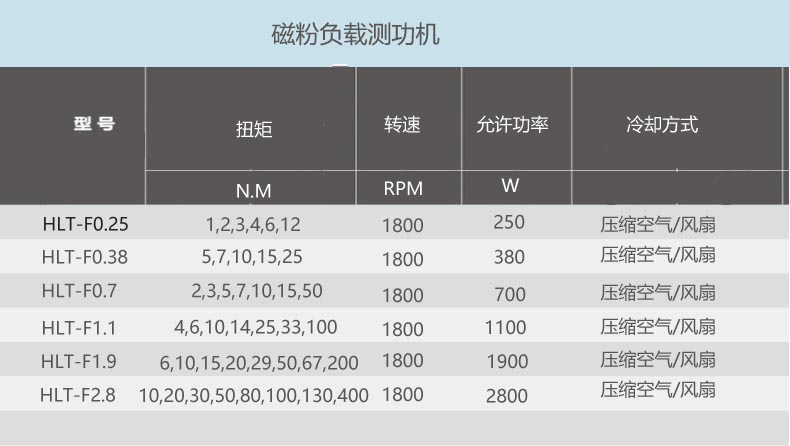

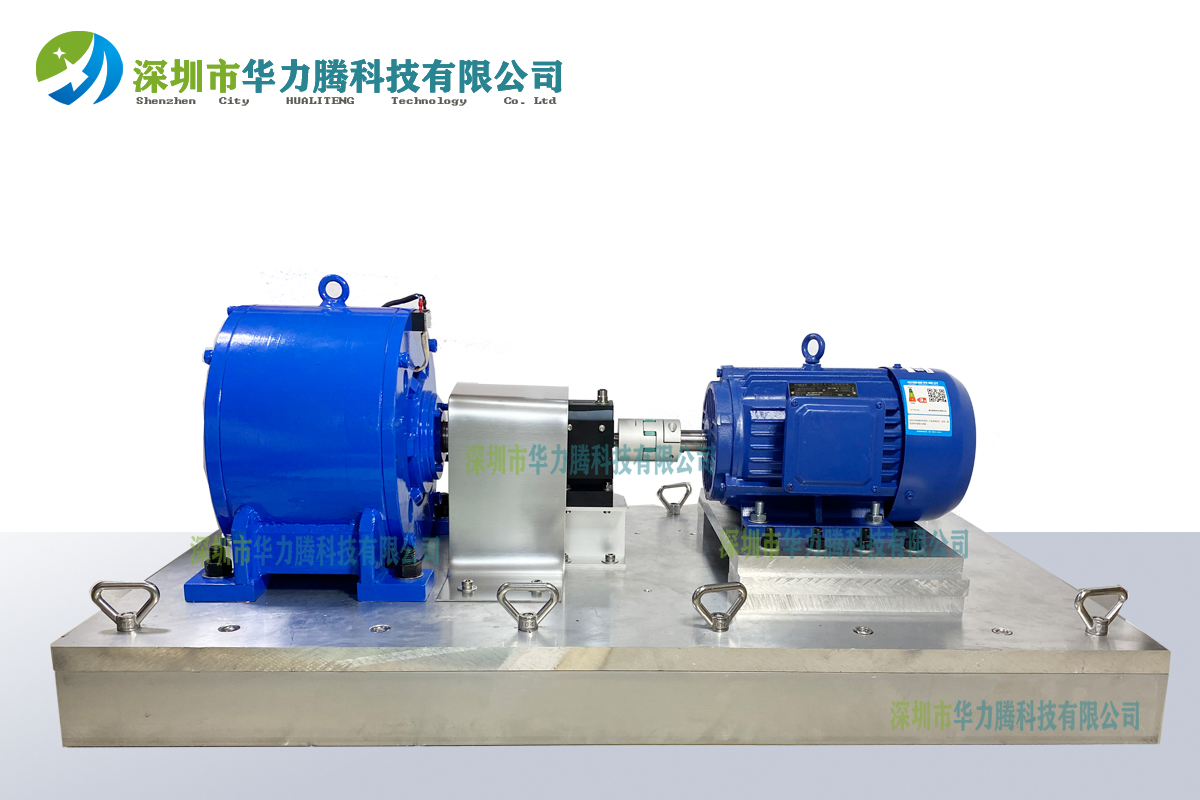

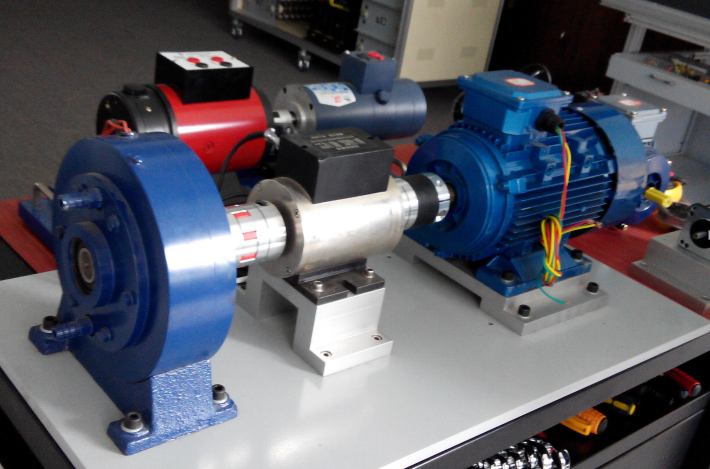

2：磁粉測功機：

  特點：扭矩大，轉速低，可通過風扇散熱或者壓縮空氣。

電機轉動帶動扭矩傳感器軸同步轉動，同時帶動磁制動動器同軸轉動，制動器作用是提供一個阻力，阻力的大小是通過控制箱的旋鈕來調節供電電流大小控制.可以通過軟件顯示扭矩轉速和功率。電流電壓，輸入功率，溫度，振動，頻率，相電壓電流，效率等選配。

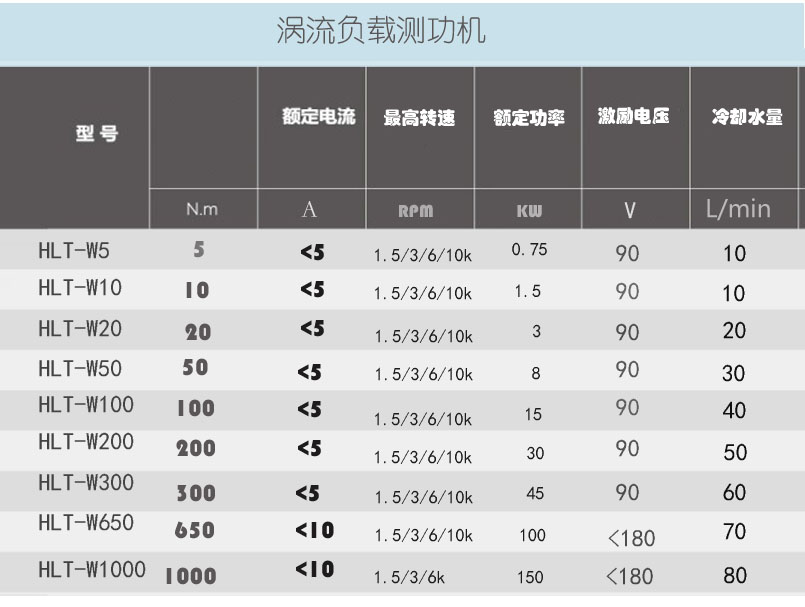

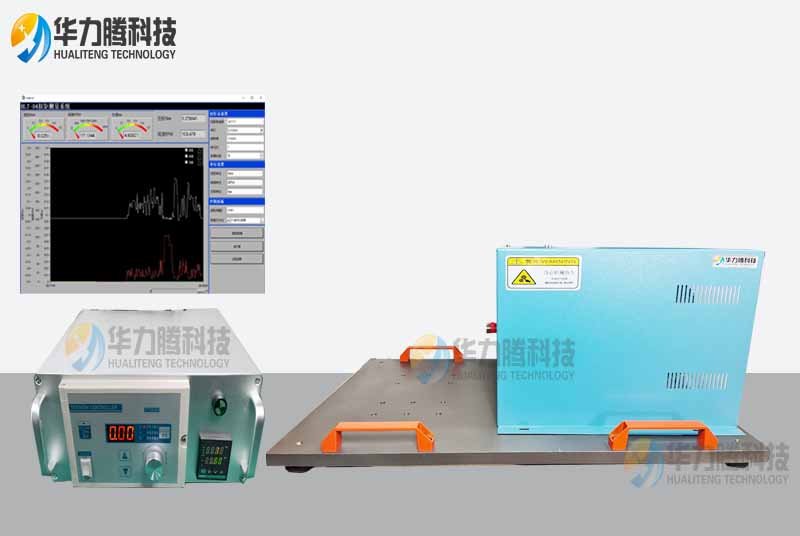

3：磁滯測功機

   特點：允許功率大，用水循環冷卻，轉速多擋可選

電機轉動帶動扭矩傳感器軸同步轉動，同時帶動磁制動動器同軸轉動，制動器作用是提供一個阻力，阻力的大小是通過控制箱的旋鈕來調節供電電流大小控制.可以通過軟件顯示扭矩轉速和功率。電流電壓，輸入功率，溫度，振動，頻率，相電壓電流，效率等選配。

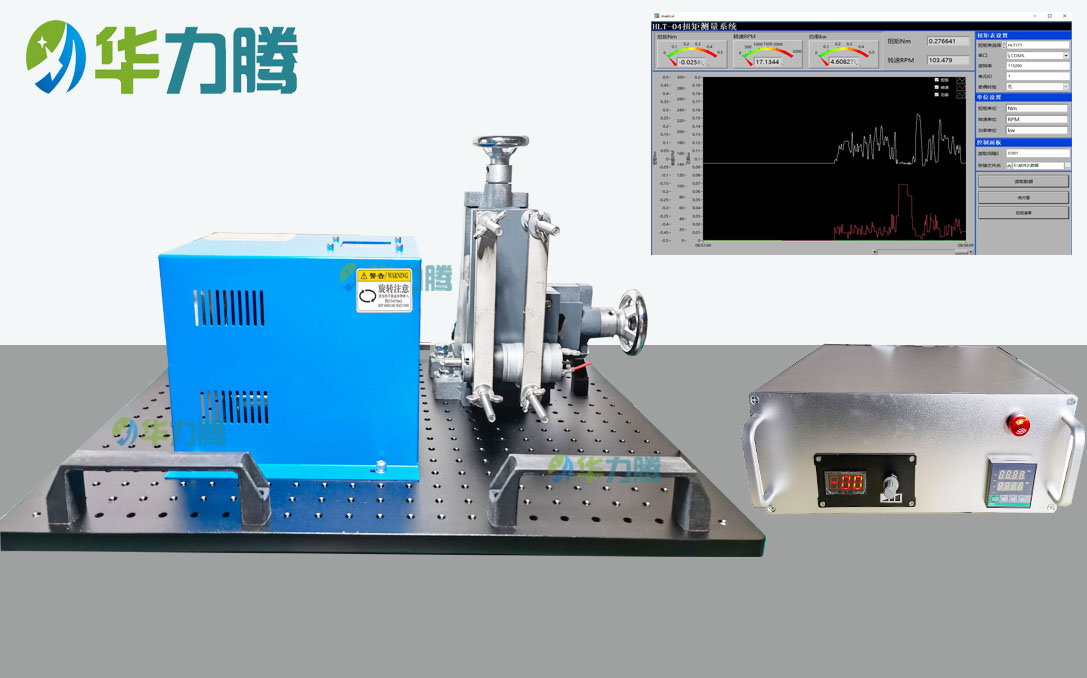

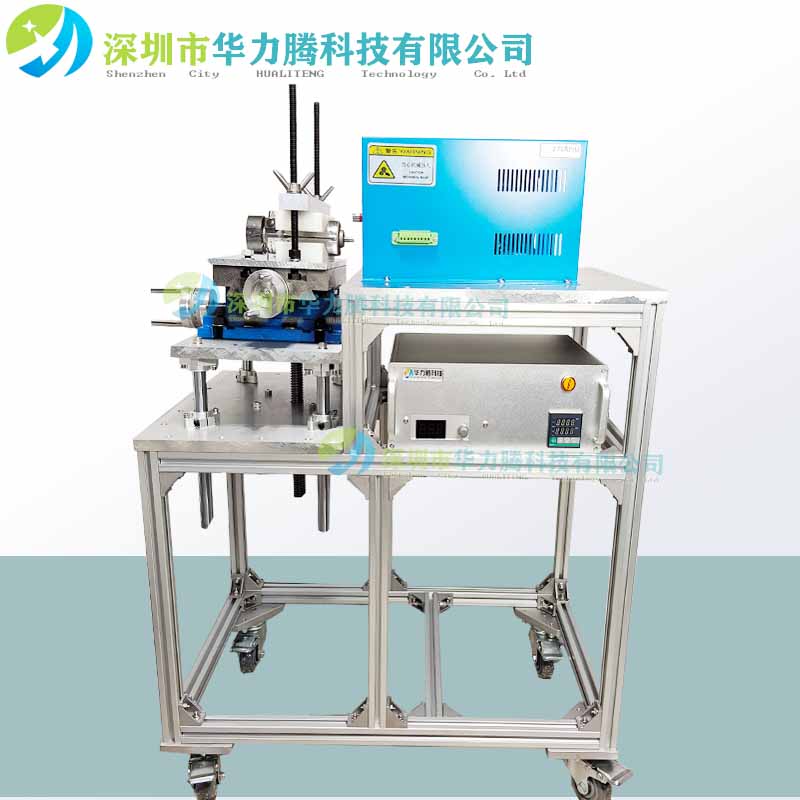

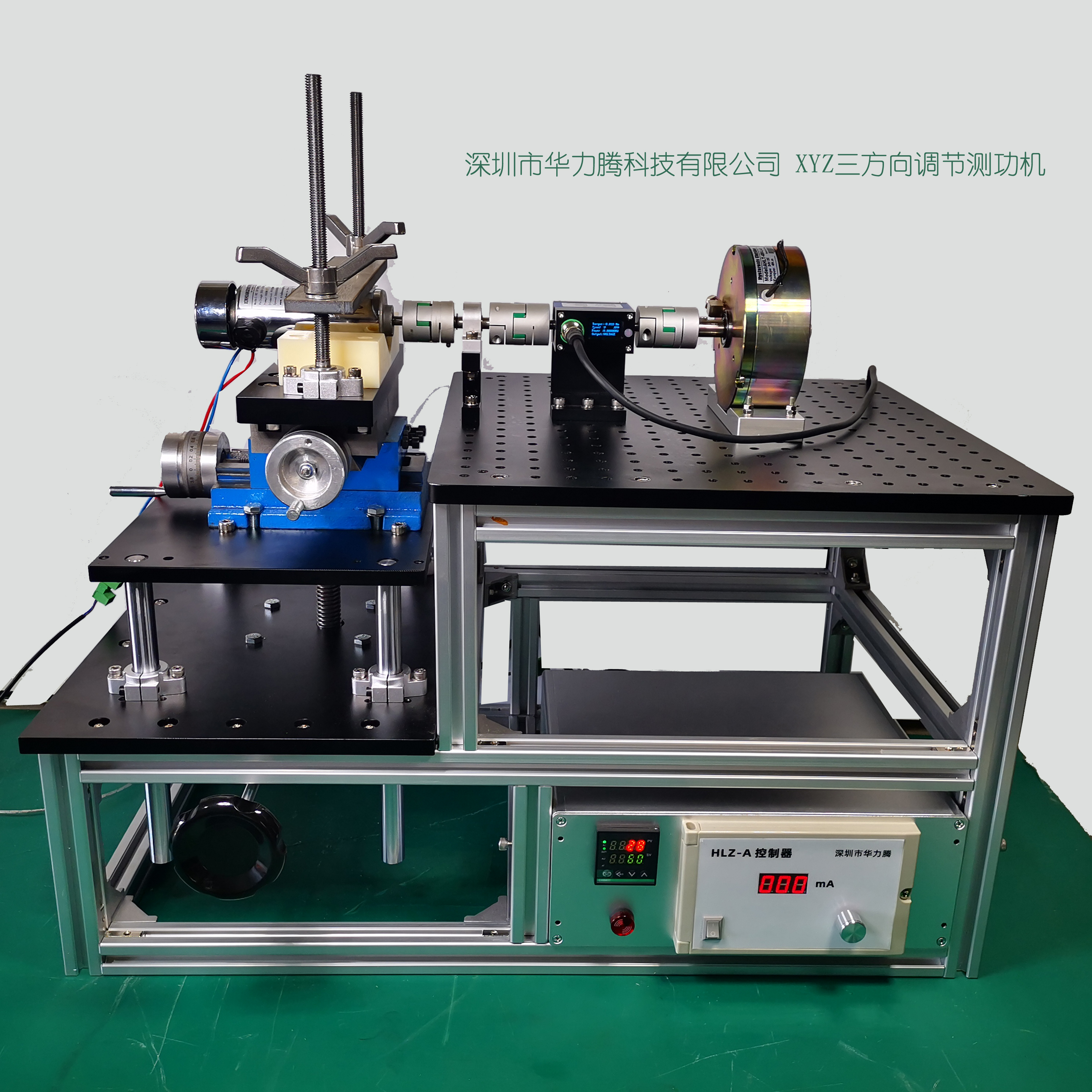

4：上述3種原理都可以做成ZYX三方向可調平臺，

   作用是 電機位置可以三個方向移動，適用與不同電機的兼容。

測功機選型 深圳市華力騰科技.pdf
